一、CCT西西替線棒涂布器(計量棒、線棒、刮棒、涂布棒)簡介:
線棒涂布器俗稱計量棒、刮棒、線棒、涂布棒、施膠棒,是將涂料在紙張、薄膜等基材上通過棒的刮涂使涂料在基材表面均勻分布并達到固定濕膜厚度的一種棒。計量棒應用于涂布生產線和實驗室涂布。
光棒,又稱光滑棒,是計量棒的一種,表面光滑,無壓紋,類似于不銹鋼棒,光棒涂布主要靠涂料與基材(膜、紙張、布等)的吸附或滲透作用使涂料均勻分布在基材表面。
CCT西西替計量棒(刮棒、線棒、涂布棒、施膠棒),使用精密機床模具,利用冷擠壓加工技術在鋼棒表面加工出凹凸的波狀曲線而成,具有高質量的涂布效果。CCT西西替計量棒相比國內傳統線棒,表面沒有纏繞細鋼絲,不會(huì )松脫破斷,曲線潤滑流暢,非常便于清洗。CCT西西替計量棒表面鍍鉻,大幅度提高其耐磨性和使用壽命,涂布最薄僅為1微米的濕膜厚度,解決了超薄涂布的難題。

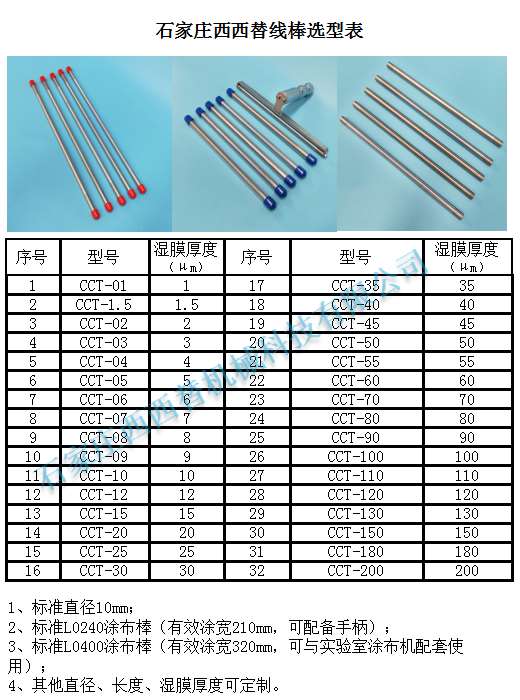

二、CCT西西替線棒涂布器(計量棒、線棒、刮棒、涂布棒)規格參數:
技術參數:
1、CCT西西替計量棒產品為德國進口,全采用高級耐磨不銹鋼304材質;
2、CCT西西替計量棒非常適合超薄高精度涂布,涂膜范圍0-200μm。
3、應用行業如薄膜行業(離型膜,硬化膜,反射膜,裝飾膜,PET硬化膜,OPP膜,液晶薄膜等)、造紙行業(包括各種特種紙張,熱敏紙珠光紙等等)、各種膠粘帶品的生產、廣告噴繪材料防水廣告材料行業、畫布服裝材料、玻璃生產、醫藥包裝等行業均可使用CCT西西替計量棒。
4、CCT西西替計量棒最大長度可達到10米,涂布生產線供貨標準長度1650mm、1825mm 2000mm 3600mm,實驗室涂布棒常見直徑10mm,長度240mm、400,mm(直徑、長度非標要求,支持定制)。
5、CCT西西替計量棒供貨標準常用直徑:10、12.7、13.65、16等(其他均可定制)。
6、自產廠家,支持任何非標定制
三、CCT西西替線棒涂布器(計量棒、線棒、刮棒、涂布棒)涂布生產線安裝說明:

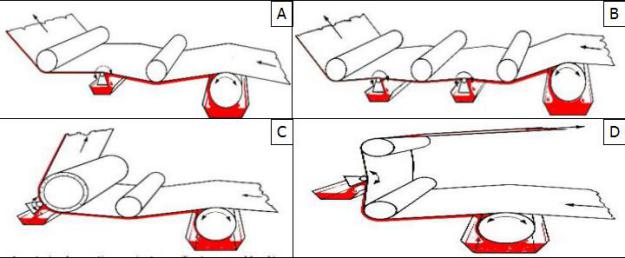

A圖為底側一次刮涂,基材右側上料,左行經過計量棒一次性刮涂到位;
B圖為底側兩次刮涂,基材右側上料,左行經過第一計量棒(該計量棒涂布量濕膜厚度大于目標值),經過第二計量棒(該計量棒涂布量濕膜厚度等于目標值)刮涂到位;
C圖為拐角處一次刮涂,基材右側上料,左行經過計量棒一次性刮涂到位;
D圖為立面一次刮涂,基材右側上料,左行經過計量棒一次性刮涂到位;
注:1、計量棒在涂布頭的安裝位置,取決于客戶涂布頭實際空間位置的選擇,只要空間夠,哪種方式都可以(A、C、D的選擇從涂布精度看并無差異;當一次刮涂實現不了目標涂布量時,可嘗試多次不同計量棒刮涂的方式,比如B方案)。
2、上料輥上料:一般根據基材與涂布介質的特性調整轉速與轉向。
3、計量棒刮涂過程中一般逆轉(旋轉由電機帶動,也有選擇不轉涂布的,不轉使用壽命相對會(huì )短),調整計量棒的轉速與轉向,可以微調涂布量與涂布效果。
四、CCT西西替線棒涂布器(計量棒、線棒、刮棒、涂布棒)涂布生產線安裝固定說明:

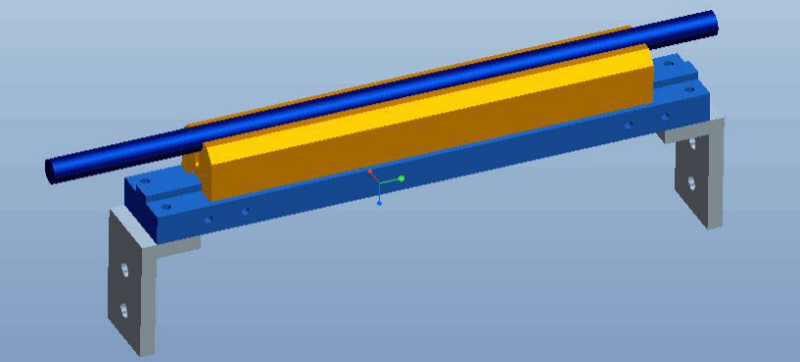

計量棒的固定裝配如下圖:
裝配需要計量棒座(圖中黃色配件)、支撐梁、角板。

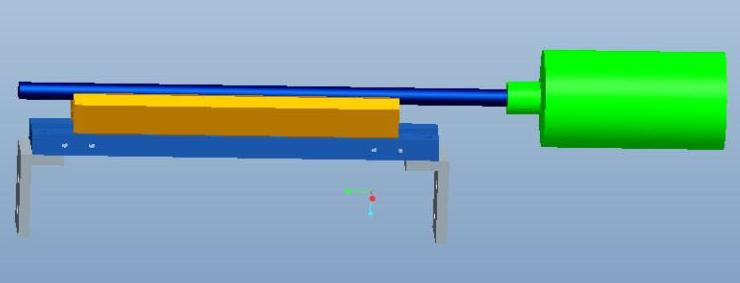

計量棒旋轉需要電機:裝配如圖(圖中綠色)。
五、CCT西西替線棒涂布器(計量棒、線棒、刮棒、涂布棒)座說明:
計量棒座(也俗稱棒座、棒槽)使用專用精密機床加工而成,配套CCT西西替精密計量棒使用,有效矯正計量棒直線度,保證施膠涂層的均勻性與準確性。

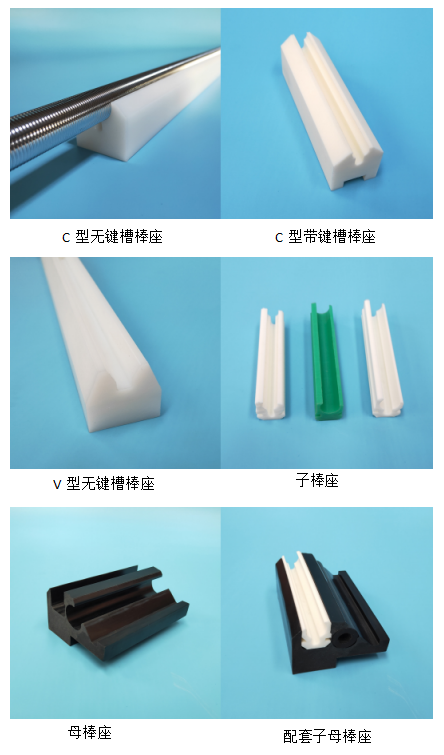

計量棒座細分為棒座、子母棒座(子棒座、母棒座)兩大類如圖。
在壽命方面,CCT西西替計量棒座其材質是UHMW-PE材料,分子量高達1000萬以上,為普通材質3-5倍,非常的耐磨,壽命長久。
安裝方面:在不改動客戶原有涂布生產線基礎上,具有豐富技術經驗的CCT西西替涂布工程師可根據客戶涂布機頭結構,從圖紙設計到安裝所需配件,為客戶提供一整套計量棒座安裝方案,為客戶降低成本。
CCT西西替計量棒座優點:
1、使用壽命長,非常耐磨,為國內材質棒座壽命的3-5倍;
2、特殊的材質和設計結構,大幅度降低計量棒的磨擦系數,延長計量棒使用壽命;
3、質地柔軟,不存在計量棒卡死現象,自身的結構與材質更易于自潔清洗;
六、
CCT西西替線棒涂布器(計量棒、線棒、刮棒、涂布棒)的清洗維護:
計量棒使用完畢,根據涂料性質選擇相應溶劑浸泡即可,殘留頑固涂料或雜質可選擇專用清洗刷進行擦拭(順著計量棒紋路刷),最后用軟質棉布順著棒子紋路擦拭干凈即可(單獨存放計量棒裝入紙筒或塑料管放置平臺或垂直吊放即可)。
七、計量棒(線棒、刮棒、涂布棒)專用鋼絲清洗刷介紹:

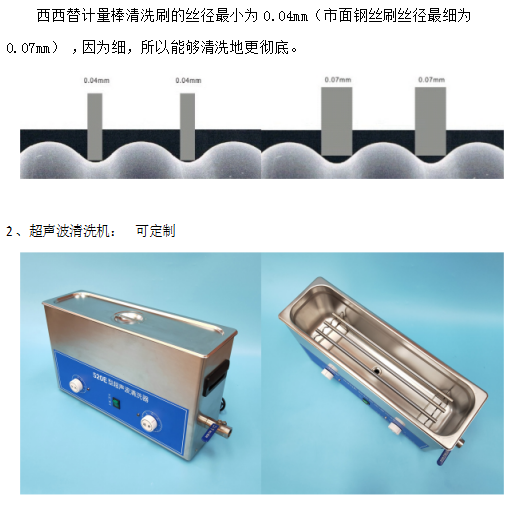

1、目前市場上所銷售的不銹鋼刷,刷的絲徑最細為0.07mm,CCT西西替清洗刷的絲徑最小為0.04mm因為細,所以能夠清洗地更徹底。
2、CCT西西替專用清洗刷的刷毛超級柔軟,清潔的同時不會(huì )損傷棒面。
3、CCT西西替專用清洗刷是進口鋼絲材料制作,每一只都是由具有多年經驗的工匠手工生產。
4、CCT西西替專用清洗刷為鋼絲刮棒清潔專用刷、網紋輥清潔專用刷、精密配件專用刷。
