重要
1、購買本儀器后初次使用時,請用蘸有清洗油的軟布等擦去涂在產品上的防銹油。
2、如果連續3個月以上不使用本產品,請取出電池并妥善保管。否則,可能會(huì )發生電池漏液損壞產品。
3、為了成功阻止檢測/顯示模組部分受到水和灰塵的侵入,安裝電池時,請擰緊電池蓋,另外請勿將墊圈取出。
4、請勿使用電筆在本產品上標寫號碼。
5、使用后請作防銹處理,生銹后本儀器會(huì )發生故障。
安全注意事項
1、使用本產品時,請遵守說明書上記載的規格、功能和使用注意事項。
2、超出使用范圍會(huì )影響本產品的安全性能。
3、請勿拆解電池,也不要使電池短路,或擅自給電池充電或加熱。否則可能引起電池發熱、破裂及電池漏液進入人的眼中。
4、萬一誤吞入了電池,要馬上請醫生檢查。
技術規格
1、最小分辨力:0.001mm或0.00005。
2、最大允許誤差:±0.002mm或±0.0001"(25/50mm或1/2"),
±0.003mm或±0.00015"(75/100/125/150mm或3/4/5/6"),
±0.004mm或±0.0002"(175/200/225/250mm或7/8/9/10"),
±0.005mm或±0.00025"(275/300mm或11/12"),
±0.006mm或±0.0003"(325/350/375/400mm或13/14/15/16"),
±0.007mm或±0.00035"(425/450/475/500mm或17/18/19/20"),
3、重復精度:0.001mm或0.00005"
4、電源:CR2032電池(鋰錳扣式電池)一個
5、電池壽命:在一般狀態下使用為2年
6、使用溫度:0℃-40℃
7、存放溫度:-10℃-60℃
8、最大反應速度:30mm/s

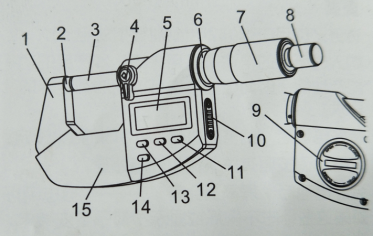

各部位的名稱與功能
1.尺架 2.測砧 3.測微螺桿 4.鎖緊裝置 5.LCD顯示屏 6.固定套管 7.微分筒 8.測力裝置 9.電池蓋 10.數據口保護蓋11.HOLD/DATA按鍵(屏幕保留測量值/數據采集) 12.mm/in按鍵 13.ORIGIN按鍵〔進行原點的設定) 14.ON/0/ABS按鍵 15隔熱裝置
使用方法
重要
1、請務必使用CR2032電池(鋰錳扣式電池)。
2、購入時所附的電池,是用來確認本產品的功能及性能,因此電池壽命可能無法滿足您的要求。
3、裝好電池后,請務必進行ORIGIN(原點)設定。
4、廢電池請按照有關條例和規定處理。
5、裝好電池后,屏幕上會(huì )有“-----”標志閃爍。如果這些標志不閃爍或顯示,請重新安裝電池。
6、安裝電池時,若垂直壓入,可能會(huì )造成"+"端子損壞,所以,請一邊將“+"端子往外推,一邊將電池斜滑推入。
⑴安裝電池
①出廠時本產品已裝入電池,更換電池時請按照以下順序裝入電池。
②用準備好的電池(CR2032)將電池蓋朝“OPEN”方向擰出。
③取出電池。
④將電池正極朝上裝好。
⑤請確認墊圈位置是否正確。
⑥裝上電池蓋,用取下的電池(CR2032)將電池蓋朝“CLOSE”方向擰入。
⑦切勿取下密封墊圈。
⑵ORIGIN(原點)設定
①裝好電池后,屏幕上會(huì )閃爍顯示“-----”標志。用軟布或者軟紙擦凈測砧的量面和
測微螺桿的量面,用測力裝置將量面置于閉合狀態下(量程>25mm的應借助校對桿),持續按 ORIGIN按鍵1秒以上。屏幕會(huì )顯示「0.000」或“0.00000”(inch模式)的數字,
表示 ORIGIN(原點)的設定已完成。
②若測微頭零位刻線不重合,用鎖緊裝置鎖緊測微螺桿后再用扳子進行調整。
重要
裝好電池時,在按下 ORIGIN按鍵到確定原點值的期間內,請不要轉動微分筒。否則,有可能造成錯誤計算。轉動測力裝置不能用力過猛。
⑶mm/in(公英制)切換
每按mm/in按鍵一次,公制顯示與英制顯示可以互相切換。
按mm/in按鍵不動,為關閉。
⑷HOLD/DATA(屏幕保留測量值/微據采集)。
①在無數據線連接的使用狀態下,快按HOLD/DATA按鍵,H標識亮燈,屏幕保留此刻的測量值(可進行公英制切換)。再快按HOLD/DATA按鍵一次,H標識滅燈,回到通常的測量狀態。
②當插入數據線時,若屏幕上滾動顯示“-----"標志,則表明數據線連接正常,否則請檢查數據線插入方向是否正確或連接是否可靠。每快按HOLD/DATA按鍵一次,將輸出一次顯示數據。
⑸ON/0/ABS
①在測量結束后,如果不轉動刻度套管,約20分鐘后顯示就會(huì )消失,如果要再次顯示請按ON/0/ABS按鍵。若150小時內,不使用本產品,再次開機,需進行原點設定。
②快按ON/0/ABS按鍵,變?yōu)楸容^測量的原點{顯示「0.000」或“0.00000”(inch模式)}INC標識亮燈。在INC模式可以進行比較測量。
③進行INC長度測量時持續按ON/0/ABS按鍵一秒以上,即顯示絕對值。(INC標識滅燈)。
錯誤提示及對應措施
1、顯示窗顯示“
"
表示電池電壓不足。請立即更換新電池。(參考使用方法步驟⑴)。
2、顯示窗顯示“Err_1”
表示無法記數等情況,快按ON/0/ABS,屏幕閃爍顯示“-----”標志,然后參考使用方法步驟⑵重新設置 ORIGIN(原點)。
